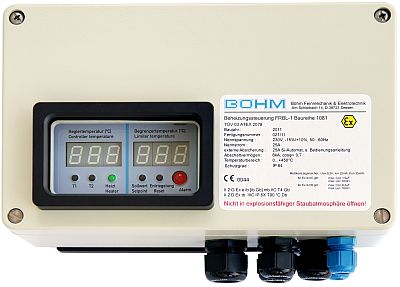

EX-Beheizungsteuerung FRBL-1   Baureihe 1081
nach Atex - Richtlinie 2014/34/EU

Ideal für den dezentralen Betrieb, das FRBL-1 wird einfach zwischen Energieversorgung und Beheizungsstelle geschaltet. Die Leistung wird mit einer speziell für Begleitheizungen entwickelten Vollwellensteuerung eingestellt. Netzstörungen, wie beim Phasenanschnitt, werden vermieden. Mit der Beheizungssteuerung FRBL-1 ist es möglich, Heizleitungen mit Festwiderstand so zu verlegen wie man es von selbst limitierenden Heizleitungen her gewohnt ist - nur preiswerter. Es ist nicht mehr nötig die Länge der Heizleitung metergenau zu projektieren, FRBL-1 kompensiert größere Abweichungen nach oben und unten. Die richtige Heizleitungsauswahl wird anwenderfreundlich anhand einer Tabelle durchgeführt.

Merkmale

Anwendungsbereich
II 2 GEx e ib [ibGb]mb IIC T4 Gb
II D Ex tb III C IP 6x T90°C Db

Temperaturregler
Einstellbereich 0..450°C

Temperaturbegrenzer
Einstellbereich 0..450°C

Leistungsteil
Leistung 25A /230V AC mit Vollwellenbetrieb

Temperaturfühler
Pt100 für Regler und Begrenzer über eigensicheren Meßstromkreis (kein Ex-Temperaturfühler nötig)

Externe Störmeldung
Potenialfreier Wechsler 5A, 250V AC, 100VA oder 5A, 24V DC, 100W

Einstellung in gasexplosionsgefährdeten Bereichen
Die Einstellung der Temperaturwerte ist während des Betriebes, in der Ex-Zone 1, erlaubt.

Einstellung im Bereich mit brennbarem Staub
Bei Gefahren durch explosionsfähige Staubatmosphären darf das Gehäuse nicht geöffnet werden

Entriegelung Begrenzer
Über einen Taster kann der Temperaturbegrenzer entriegelt werden

Schutzart
IP64 EN60529

Abmessungen
B 260 x H 160 x T 135mm

Gewicht
ca. 6,0 Kg

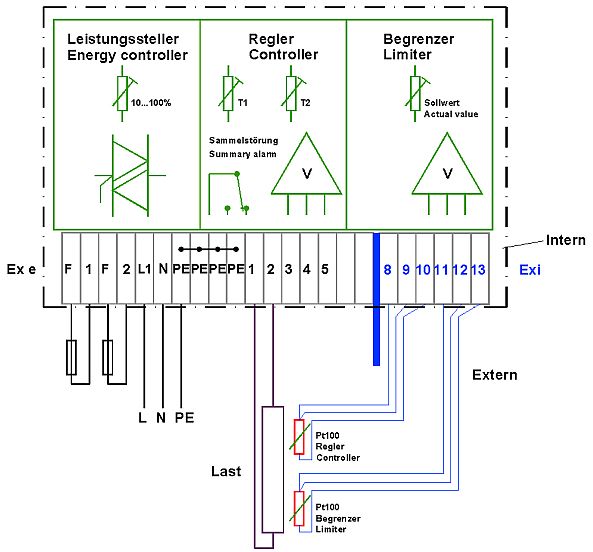

Blockschaltbild

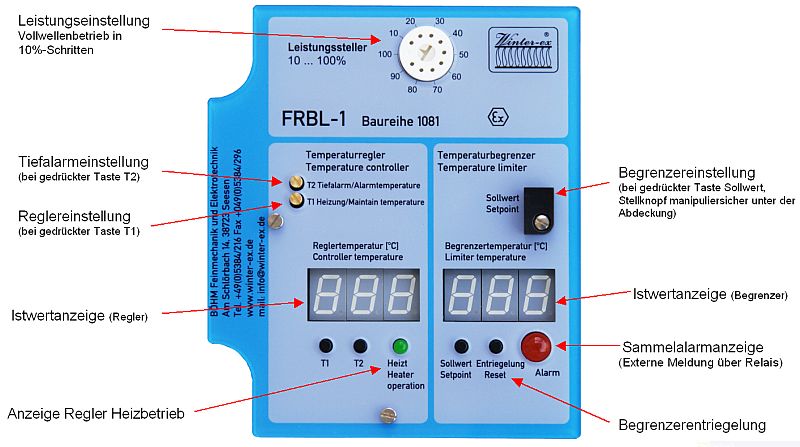

Einfache Bedienung

Nach Einstellung von 4 Punkten ist der FRBL-1 einsatzbereit. Alle Punkte sind ohne komplizierte softwaremäßige Menueführung, rein hardwaremäßig einstellbar. Alles ist anwenderfreundlich und eindeutig,  eine Fehlbedienung wird so vermieden, den Rest erledigt die Elektronik.

1.

Begrenzertemperatur einstellen

über Poti mit Digitalanzeige

2.

Reglertemperatur einstellen

über Poti mit Digitalanzeige

3.

Tiefalarmtemperaturwert einstellen

über Poti mit Digitalanzeige

4.

Leistung

Leistung der Vollwellensteuerung einstellen

Energieversorgung

Beispiel: Die Energieversorgung kann über eine Feldverteilung erfolgen.
