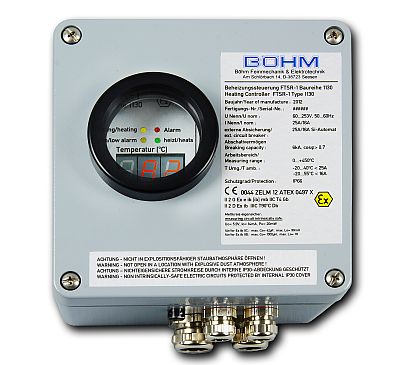

Ex-Begleitheizungsteuerung FTSR-1   Baureihe 130/1131
nach Atex - Richtlinie 2014/34/EU

FTSR-1 enthält einen Temperaturregler mit einem Arbeitsbereich von 0°...+450°C für die Montage im Ex-Bereich. Das Gerät arbeitet als Zweipunktregler mit Lastrelaisausgang. Zur Funktionsüberwachung der Begleitheizung kann der Tiefalarm genutzt werden. Der Schaltpunkt ist im Bereich von –30...+450°C frei einstellbar. Der Temperaturfühler wird auf Kurzschluss und Unterbrechung überwacht. Für die Fernanzeige der Störmeldungen, Fühlerüberwachung und Tief-/Hochalarm steht ein potentialfreier Schaltkontakt zur Verfügung. Die Einstellung der Regeltemperatur und des Tiefalarms erfolgen in einfachster Form durch Einknopfbedienung.


Merkmale

Anwendungsbereich
II 2 G Ex e ib [ib] mb IIC T4 Gb
II 2 D Ex tb IIIC T90°C Db
IECEx ZLM 13.0001 X

Temperaturregler
Einstellbereich 0...+450°C

Tiefalarm (z.B. zur Funktionüberwachung der Heizleitung)
Einstellbereich -30...+450°C

Temperaturfühler
Pt100 über eigensicheren Meßstromkreis
(kein Ex-Temperaturfühler nötig)

Versorgungsspannung
60V...230VAC/50...60Hz
Empfehlung:
Externe Absicherung durch Fehlerstrom-Schutzschalter mit angebauten Sicherungsautomat FI/LS (RCBO) Nennstrom 25A, Charaktaristik B, Fehlerstrom 30mA

Schaltleistung
230V/25A bei Umgebungstemperatur -20(-55)°C...+40°C bzw. 16A bei Umgebungstemperatur +55°C

Einstellung in gasexplosionsgefährdeten Bereichen
Die Einstellung der Temperaturwerte ist während des Betriebes, in der Ex-Zone 1, erlaubt.

Einstellung im Bereich mit brennbarem Staub
Bei Gefahren durch explosionsfähige Staubatmosphären darf das Gehäuse nicht geöffnet werden

Externe Störmeldung
Potenialfreier Wechsler 5A, 250V AC, 100VA
oder 5A, 24V DC, 100W

Schutzart
IP66 EN60529

Lagertemperatur
-55...+70°C

Abmessungen
B 160 x H 160 x T 105mm

Gewicht
ca. 2,5 Kg

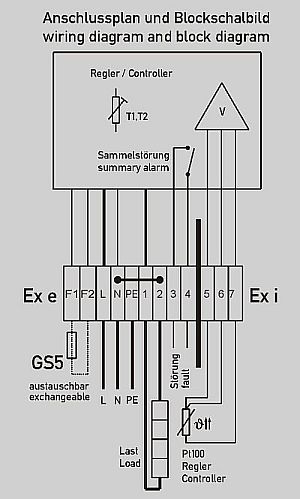

Blockschaltbild

Einfache Bedienung

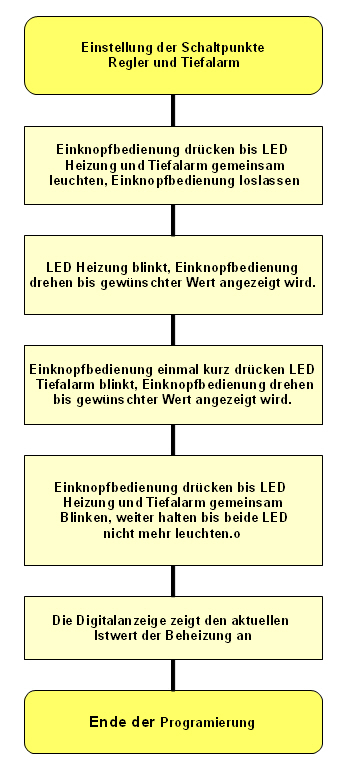

Nach Einstellung von 2 Parametern ist der FTSR-1 einsatzbereit. Alle Punkte sind ohne komplizierte softwaremäßige Menueführung, rein hardwaremäßig einstellbar. Alles ist anwenderfreundlich und eindeutig,  eine Fehlbedienung wird so vermieden, den Rest erledigt die Elektronik.

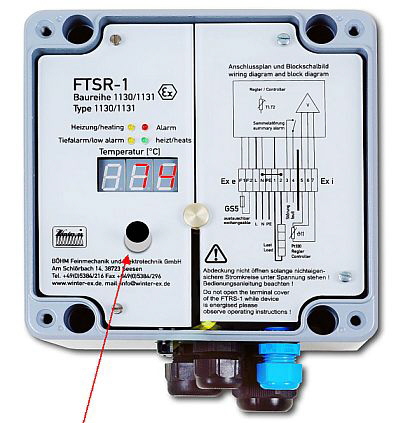

Einknopfbedienung

Energieversorgung

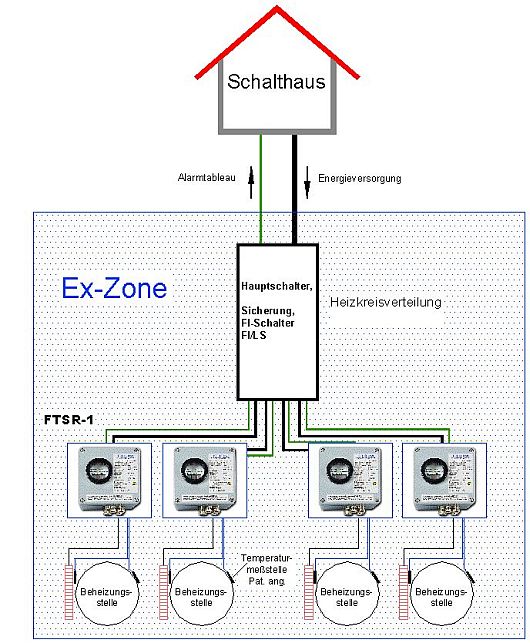

Beispiel: Die Energieversorgung kann über eine Feldverteilung erfolgen.
