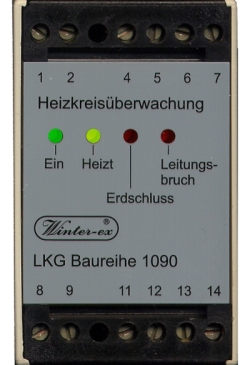

Heizleitungsüberwachung LKG   Baureihe 1090

Heizleitungsüberwachung mit LKG der Baureihe 1090 dienen in Verbindung mit temperaturgeregelten Beheizungssteuerungen der Überwachung von Heizleitungen.

Funktion

Das Gerät wird im ex-freien Raum installiert und verbessert die Betriebssicherheit und Zuverlässigkeit einer elektrischen Beheizungssteuerung. Es kann ein- bis dreiphasig betriebene Heizleitungen in der Heizpause überwachen. Beschädigungen an Heizleitungen entstehen häufig in längeren Betriebspausen oder nach Reparaturen. Diese werden bei Wiederinbetriebnahme sofort zuverlässig erkannt
.

Merkmale

Leitungsbruch
bei Widerstand >1KOhm

Erdschluss
Ableitstrom >20mA

Steuereingang vom Thermostat
230V AC

Ansteuerung Hauptschütz
Potenialfreier Schließer 3A, 240V AC

Externe Störmeldung
Potenialfreier Schließer 3A, 240V AC

Schutzart
IP20 EN60529

Abmessungen
B 45 x H 75 x T 110mm

Gewicht
ca. 280g

Verhalten im normalen Betrieb
Eine grüne LED zeigt die Betriebsbereitschaft des Gerätes an. Liegt das Steuersignal vom Zweipunktregler/Thermostat an und ist die Heizung eingeschaltet, leitet das LKG diese Funktion an das Hauptschütz weiter und schaltet den Heizkreis ein. Der Zustand wird durch die gelbe Anzeige signalisiert. Wird die Solltemperatur erreicht, schaltet der Regler/Thermostat in den inaktiven Zustand. Das LKG geht verzögert in den Überwachungsmodus über und legt eine Prüfkleinspannung an die Heizleitung.

Verhalten im gestörten Betrieb
Das Gerät wird eingeschaltet bzw. schaltet in den Überwachungsmodus. Unterschreitet der Prüfstrom einen Grenzwert, erfolgt eine Signalisierung durch die rote LED „Leitungsbruch“ und das Störmelderelais fällt ab. Das Einschalten des Hauptschützes wird unterbunden. Der Grenzwert wird bei Leitungswiderständen von >1KOhm erreicht. Gleichzeitig wird auch der über die Mantelisolation der Heizleitung fließende Strom zum PE auf einen maximalen Wert von etwa 20 mA überwacht. Wird dieser Wert überschritten, leuchtet die rote Anzeige „Erdschluss“, das Störmelderelais fällt ab und das Hauptschütz bleibt gesperrt. Solange ein Fehlerzustand anliegt, ist es nicht möglich die Heizung zu aktivieren.

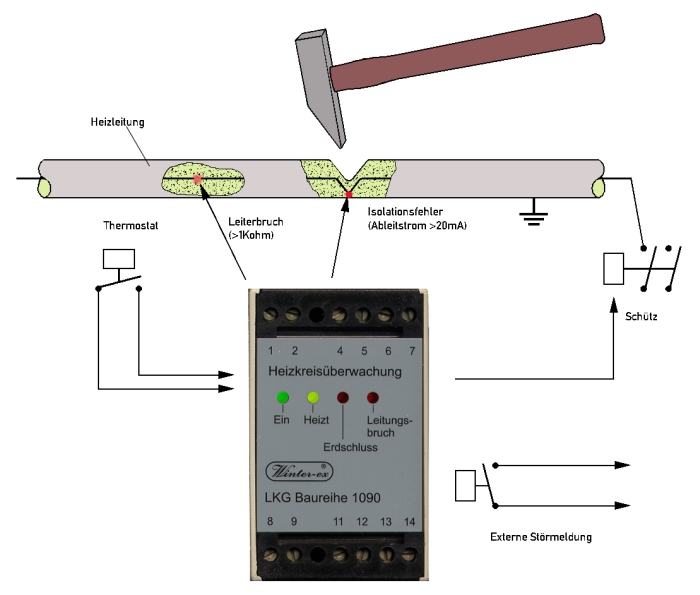

Darstellung der Funktion

Fehlerauslösung durch Leiterbruch oder Isolationsfehler

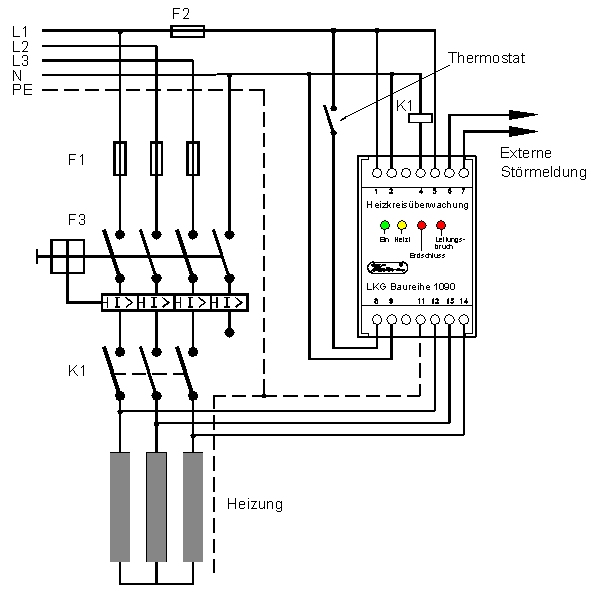

Anschlußbilder

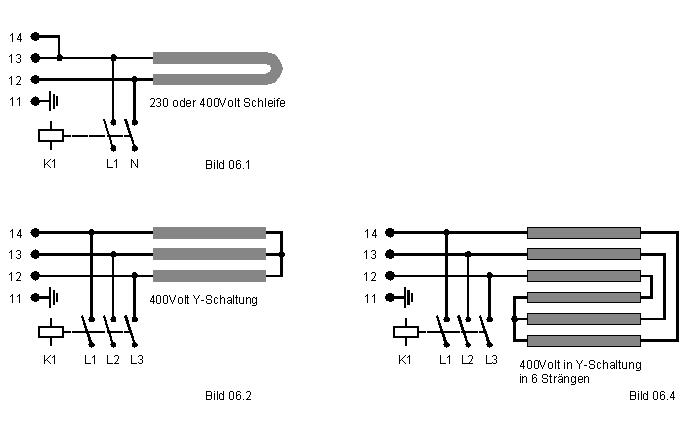

Anschlußvarianten
